Инструкция для желающих купить отличный станок.

Содержание
  1. Отличия «одинаковых» станков серии DK77.. разных китайских заводов.  2014 год.
  2. Как практически выявить качество станков. Тест.
  3. Изменения в станках разных заводов 4 года спустя. 2018 год.
    5. Подробно на примере о различиях станков по комплектации
  4. 4 шага для грамотного выбора электроэрозионного станка

Часть 1.

Действительно, что надо знать покупая проволочно-вырезной электроэрозионный станок производства КНР? На первый взгляд, они ведь все одинаковы — DK77.., значит, надо брать у поставщика с наиболее низкой ценой. Видимо он самый честный — три шкуры не дерет. Однако, обо всем по порядку.

В 70-х годах, для преодоления отсталости от СССР и США, в КНР была принята госпрограмма по освоению электроэрозионных технологий и выпуску станков. При поддержке государства, развитие отрасли было настолько бурным, что сегодня в КНР электроэрозионные станки выпускают более 200 предприятий. Несмотря на это, абсолютно все проволочно-вырезные станки любого китайского производителя  имеют маркировку DK 77..  Это особенно вводит в неосознанное заблуждение.

Так, лежит к примеру у Заказчика на столе 3 коммерческих предложения от разных поставщиков. Заказчик не задумываясь, считает, что это одинаковые станки, — марка то совпадает — DK 7740. Сказывается стереотип. Все производственники сегодня, как правило, родом из СССР, где на все существовали ГОСТ и ТУ. Если покупался например токарный станок 16К20, то он был одинаковый от любого производителя, изготовленный строго по ГОСТу. И Заказчик покупает станок там, где ему дешевле.
Шаблон срабатывает и здесь. Три «одинаковых» станка DK 7740. Разумеется,  выбор производится в пользу предложения с наименьшей ценой. Ничего не подозревая о разном качестве китайских станков и неудачно взяв оборудование устаревшей модели, Заказчик порой остается недовольным сделанным приобретением. Потом начинаются разговоры о плохом качестве китайских станков, надо было брать японский/швейцарский, пусть и в 7-10 раза дороже.

Между тем, есть существенные отличия в «одинаковых» станках разных  производителей (смотрите статью о качестве китайских станков). Все отличия видны, если приехать к поставщику в его демо зал и изготовить пробную деталь. При этом необходимо обратить особое внимание на производительность станка (методику см. ниже) и удобство работы. Различия и в программном обеспечении (Win 98 – английский и WinXP – русский), и по комплектующим, и по производительности обработки. На поставляемых нами станках генераторы, как правило, в 2-3 раза мощнее устаревших китайских станков с английским интерфейсом под управлением Win98. Для этого достаточно просто сравнить размеры силового трансформатора, открыв шкаф ЧПУ. Современное ПО станков с Win XP и управляющей программой, интегрированной с САПР, в корне меняет принципы базирования криволинейных и/или крупногабаритных деталей, с размерами более хода рабочего стола.  Проведенные нами тесты показали, что наши станки способны  резать в 3 раза быстрее японского станка Содик, что может оказаться решающим фактором на заготовительных операциях. При этом стоимость китайского станка в 7-10 раз ниже японского аналога. В итоге, совокупность перечисленных факторов влияет на производительность обработки и отсутствие простоя, и следовательно, на выполнение производственной программы. За это директор и платит деньги, не так ли? Организации, поработавшие на устаревших однопроходных станках, задумываются о необходимости модернизации оборудования. Многопроходные станки режут в два раза быстрее с лучшей предельной чистотой поверхности (Ra 1.2), тогда как однопроходные станки дают максимум Ra 1.7. С учетом данной информации, выгоднее сразу брать современные станки, тем более, что цена мало отличается от стоимости однопроходного станка, при том что УЦИ у нас уже в базовой комплектации.

Далее, с покупки станка все только начинается.  Периодически к нам поступают письма от незадачливых покупателей электроэрозионных станков. Удивительно, но некоторые Заказчики приобретают станки, особенно на электронных аукционах, без обучения и пуско-наладки, у случайных продавцов. Впоследствии, с ремонтом оборудования часто возникают затруднения.

У нас комплексное обслуживание:

  • поставка качественных станков из Китая (более подробную информацию Вы найдете в нашем технико-коммерческом предложении)
  • пусконаладочные работы
  • обучение
  • снабжение всеми расходными материалами по самым конкурентным ценам в РФ
  • ремонт поставляемых нами станков

Более того, мы выполняем заказы на электроэрозионных станках на нашем производственном участке, и поэтому с уверенностью предоставим Вам необходимое оборудование и услуги, позволяющих вам сосредоточиться исключительно на Ваших производственных задачах, даже если у вас нет службы главного механика и технолога.

Как практически выявить качество станков. Тест.

Приезжайте к нам, смотрите работу станка и многие вопросы  снимутся.  Возьмите с собой специалиста, который знаком с электроэрозионными станками или еще лучше, сам работал на них. Этот специалист безошибочно подскажет Вам лучший выбор по технике, он ведь на Вашей стороне. И если будет разница в 5-7% Вы сами решите серьезность этого аргумента, учитывая что годовая инфляция в стране порядка 10%Комплексная  проверка качества станка заключается в сравнении скорости резки. Для этого из стали толщиной 20 мм вырезаете полосу размерами 400 х 100 мм. С помощью тисков устанавливаем деталь вертикально, моделируя таким образом толщину заготовки 400 мм. Режем участок длинной 50 мм и записываем время выполнения операции. То же самое, на аналогичной заготовке делаем на станке другого поставщика. Разница во времени реза покажет настоящую (а не на бумаге) мощность генератора и облегчит принятие решения.
Пробную работу мы сможем показать в демозале в Уфе. Для Вашего удобства есть возможность организовать демонстрацию станков в московском офисе. По запросу согласуем удобное время.

На что обратить внимание при выборе китайского электроэрозионного станка
На фото деталь толщиной 420 мм. Станок DK7740

В КНР существует ряд производителей, которые заявляют, к примеру, станок DK 7740. Нормально режет толщины  до 100 мм.  Разрезание 400 мм им недоступно, хотя в паспорте написано 400 мм. Для этого требуется более мощный генератор, что удорожает станок. Видео резки образца при токе 10 Ампер

Часть 2.

30 апреля 2018 г.

С момента написания первой части прошло 4 года. Во время пуско-наладочных работ (ПНР) у клиентов, мы иногда встречаем станки, изготовленные в Китае на других заводах. Для нас это возможность сравнить техническое исполнение станков. Отметим, что завозимые в РФ электроэрозионные станки хоть и незначительно, но все же улучшились. Так, например, станки чаще стали комплектовать компьютерами под управлением Win XP c программой обработки AutoCUT. Ранее это ПО в РФ было только у нас. Сегодня наши станки работают уже на Win 7. Рынок заставляет участников повышать уровень. Но все же ключевые узлы, определяющие точность и производительность оборудования, у большинства поставляемых в РФ станков, к сожалению, так и остались бюджетными в погоне поставщиков за максимальной прибылью. Рассмотрим различия в механике и электронике более подробно.

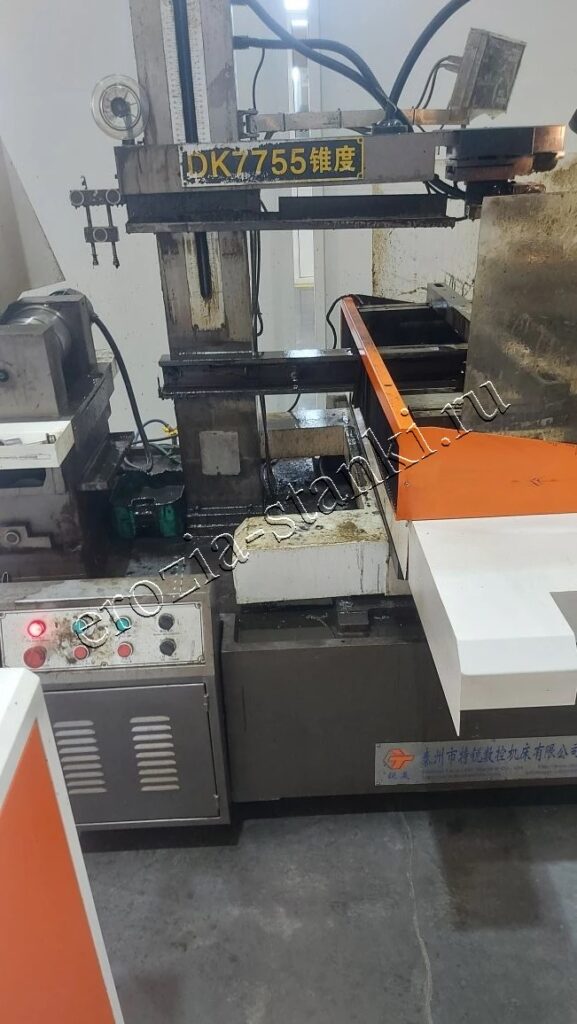

Сходу определить дешевые станки позволяет внешний вид. На фото ниже электроэрозионные станки производства трех разных китайских заводов. Наши станки — желтого цвета. Справа внизу видим — шкаф и станина разного цвета. Конечно, кооперация в Китае очень развита. Однако, подобная экономия на покраску в едином стиле, выдает дешевое оборудование. В Китае, как и везде, тоже есть предприимчивые менеджеры, которые когда-то работали на заводе, изучили отрасль и не желая более «работать на дядю», открывают свой бизнес — интернет магазин. Зная поставщиков, они покупают станину, шкаф, станцию СОЖ у разных поставщиков, ориентируясь в основном на цену пониже, вешают шильдики завода, который уже не существует и отправляют такие станки в Россию. Конечно же, стоимость подобного станка очень привлекательна в глазах неопытного, но «умного» покупателя, решившего самостоятельно купить станок напрямую без посредников. Но надо понимать, что такой «электроэрозионный конструктор» имеет разных «родителей», и получение консультаций, в лучшем случае, превращается в длинную цепочку коммуникаций покупателя с настоящими производителями. Поскольку китайский менеджер, имея в прошлом в основном опыт продаж, обычно недостаточно знаком с технологией электроэрозионной обработки, он плохо понимает, что и как Вы хотите обработать. Общение превращается в трудности перевода и глухой телефон. И потом, этот менеджер ориентирован на прибыль, он уже получил деньги за станок, а далее заниматься муторной поддержкой с «некомпетентным русским» ему уже неинтересно и невыгодно. В итоге покупатель устает и начинает искать помощь в России.

На что обратить внимание при выборе китайского электроэрозионного станка

Далее (на фото ниже) смотрим механику, направляющие и ШВП, те узлы, от которых прямо зависят первоначальная и долговременная точность станка.
Направляющие на наших станках (см.левую колонку) — оригинал Hiwin покупаются напрямую на заводе, хоть это и дорого (Яндекс дает 1 млн. результатов если набрать в поисковике «фальсификат hiwin»). Они и обеспечивают станку долговременную (до 10-15 лет) точность 0,012мм.
Справа на фото направляющие — рельсы с роликами, могут давать на этапе сдачи станка в эксплуатацию 0,03 мм, хотя в КП прописывают те же 0,012 мм. Именно это мы видели у клиента в Челябинской области. По итогам пуско-наладочных  работ мы передаем станки по точности (пример смотрите здесь).  Справа внизу видно как неаккуратно изготовлен сепаратор, что также говорит об уровне производства (это станок, окрашенный в белый цвет). На данных двух станках ролики  просто лежат в канавках на стальных рельсах. При этом цеховая пыль из воздуха свободно проникает в рабочие полости, что отрицательно сказывается на точности, вызывая преждевременный износ. Кроме того, в направляющих HIWIN имеется штуцер для централизованной ежедневной подачи смазки. В случае с открытыми роликами вряд ли оператор будет утруждать себя ежедневной смазкой. Да и сложно добраться до роликов, когда стол закрыт металлическим обвесом. В итоге вездесущая абразивная пыль попадая в смазку, приводит к ускоренному износу и потере точности перемещения рабочего стола.

Кстати, на наших станках, даже в эконом классе, используются оригинальные направляющие и ШВП HIWIN.

Цена нашего станка DK 7725 класса ЭКОНОМ составляет 14 000 USD. (на май 2018 г.)

Характеристики:

  • Ход рабочего стола (mm) — 250×320
  • Макс. скорость резки (mm²/min ) — 120
  • Макс. высота заготовки  (mm) — 400
  • Точность обработки  (mm) — 0,015
  • Шероховатость поверхности (μm) — Ra<1.2

Стандартная комплектация

Многопроходная резка
Линейные направляющие Hiwin
ШВП Hiwin
УЦИ, оптические линейки с разрешением 0,005 мм

Операционная система Windows XP
Ввод программы осуществляется непосредственно из чертежа, разработанного в Autodesk AutoCAD.
Система ЧПУ: WIRECUT(AUTOCUT) — 4-х коорд.
Монитор: Экран: 17«

Запросите на рынке коммерческое предложение на DK 7725 с аналогичной комплектацией и сравните цену…

В нашей линейке станков есть еще 4 старших класса, в каждом производительность, точность и комплектация идут по нарастающей. Подробно характеристики и комплектация здесь.

На что обратить внимание при выборе китайского электроэрозионного станка

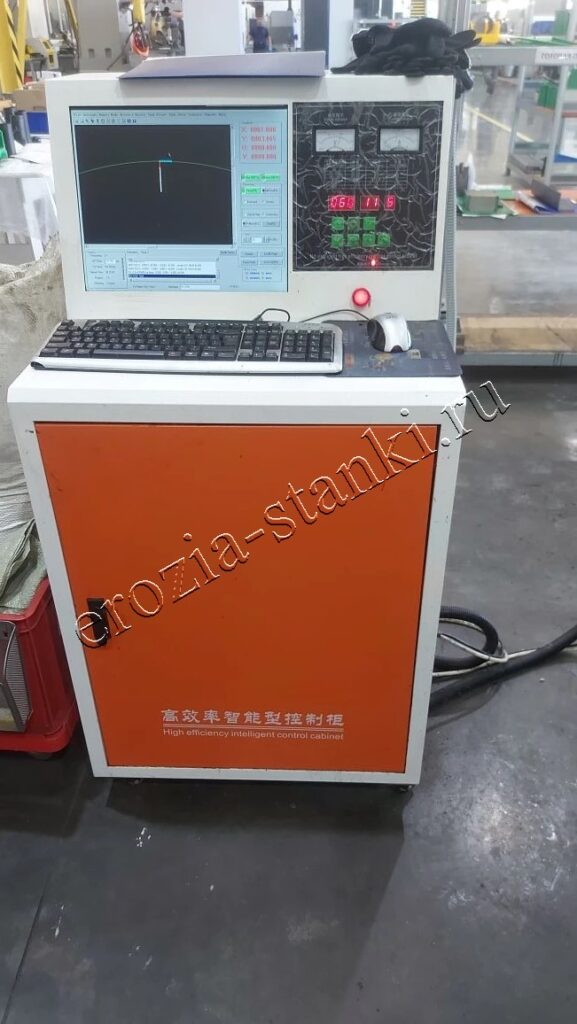

Далее смотрим электронику. Слева желтый — это наш станок, количество плат в два раза выше по сравнению с двумя справа (более крупным планом начинку смотрите здесь). Стабильная и разнообразная форма электрических импульсов — непременное условие производительности станка.

На что обратить внимание при выборе китайского электроэрозионного станка
  • промышленный компьютер с твердотельным (SSD) быстрым и надежным накопителем против обычной персоналки справа с жестким диском (HDD).
  • стабилизатор входного 380 В напряжения. С ним вся электроника работает в тепличных условиях, не реагируя на скачки напряжения от работающих рядом мощных потребителей энергии типа обрабатывающих центров.
  • три входных трансформатора (380 В) обеспечивают развязку силовых и управляющих цепей, для той же стабильности прожигающих импульсов.
  • надежная автоматика немецкого бренда Шнайдер против китайской.
На что обратить внимание при выборе китайского электроэрозионного станка
На фото (левая колонка — наш станок)

Оптические линейки с разрешением 1 мкм на нашем станке против 5 мкм позволяют более точно позиционировать деталь.

На что обратить внимание при выборе китайского электроэрозионного станка

Натяжитель проволоки улучшает шероховатость обрабатываемой поверхности за счет снижения поперечных колебаний проволоки.

На что обратить внимание при выборе китайского электроэрозионного станка

Ну и наконец, качество шрифта на шкафе ЧПУ (справа) кустарное, границы букв размытые. Внизу в амперметре рукой написаны символы. Хороший поставщик стремится к совершенству во всем.

На что обратить внимание при выборе китайского электроэрозионного станка

Конечно, это только те различия, которые можно выявить осмотром станков.

Настоящая разница становится понятна, когда работаешь и на наших, и на других станках. Например, клиент из Питера, эксплуатируя оба станка, повторный заказ сделал уже в пользу нашего станка. Клиент из Челябинской области, где мы осмотрели синий станок, также говорит о явном преимуществе наших станков, купив второй у нас, а не у первого поставщика. Два года ранее мы им проводили модернизацию, заменив стойку ЧПУ, поэтому с нашим оборудованием они уже были знакомы….

В будущей части обзора мы проверим станки разных заводов на долговременную точность. Наш станок, на котором мы провели испытание через 2,5 года эксплуатации, сохранил паспортную точность.

Выбирая станок:

  1. Запрашивайте у поставщика фото направляющих и внутренностей шкафа. Характеристики обычно указывают стандартные для этого типа станков. А вот реальные ли они, это уже вопрос, который вам предстоит выяснить, чтобы не купить станок низкого качества.
  2. Проводите пробную обработку на территории поставщика. Многое прояснится. У Toyota этот принцип звучит так: чтобы разобраться в ситуации, надо увидеть всё своими глазами. (Принцип 12. Дао Toyota).
  3. В договоре фиксируйте подробную комплектацию и характеристики.
  4. Предусматривайте приемку станка по характеристикам, прописанным в договоре. А именно: точность, производительность, шероховатость, размеры зоны обработки.

Иначе, что вы предъявите поставщику, когда некондиционный станок уже привезут к вам в цех?

Выполнение этих четырех условий поможет вам получить станок, который прослужит 10-15 лет без потери точности, и не купиться на станки низового сегмента, которые теряют точность через пару лет и в самом Китае стоят на 30-60 процентов ниже станков средней ценовой категории.
В апреле 2019 года нам представилась возможность в ходе работ по продлению гарантии проверить 3 станка, приобретенных осенью 2016 — зимой 2017 гг.
Точность 3-х электроэрозионных станков после 10,8-12,8 тыс.часов наработки, что эквивалентно 6,5 годам эксплуатации, составила 0,010-0,022 мм при паспортной точности 0,012 мм.
С отчетом, утвержденным клиентом, можно ознакомиться по ссылке

Подробнее о трех группах по качеству станков можно почитать здесь.

PS. Наш китайский друг говорит, что конфуцианство не поощряет высказываться о недостатках продукции других поставщиков. Однако, мы сделали исключение, т.к. нам важно скорейшее развитие промышленности нашего Отечества. Мы за то, чтобы наши люди работали на лучших станках. И судя по тому, что среди наших клиентов есть повторные заказы, производственники довольны качеством станков.
