Отчет о ПНР 7763F, сентябрь 2020 г. Магнитогорск

Описание

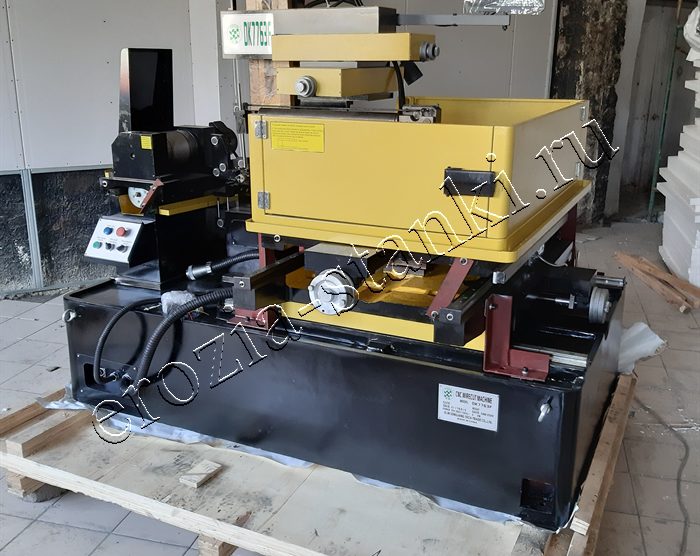

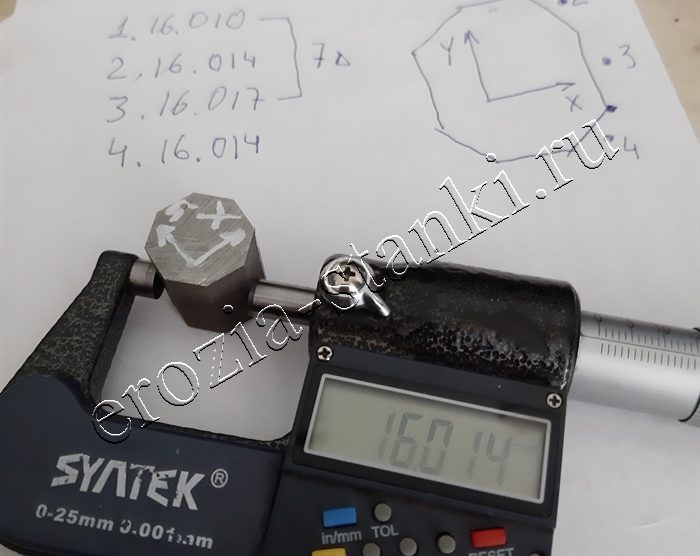

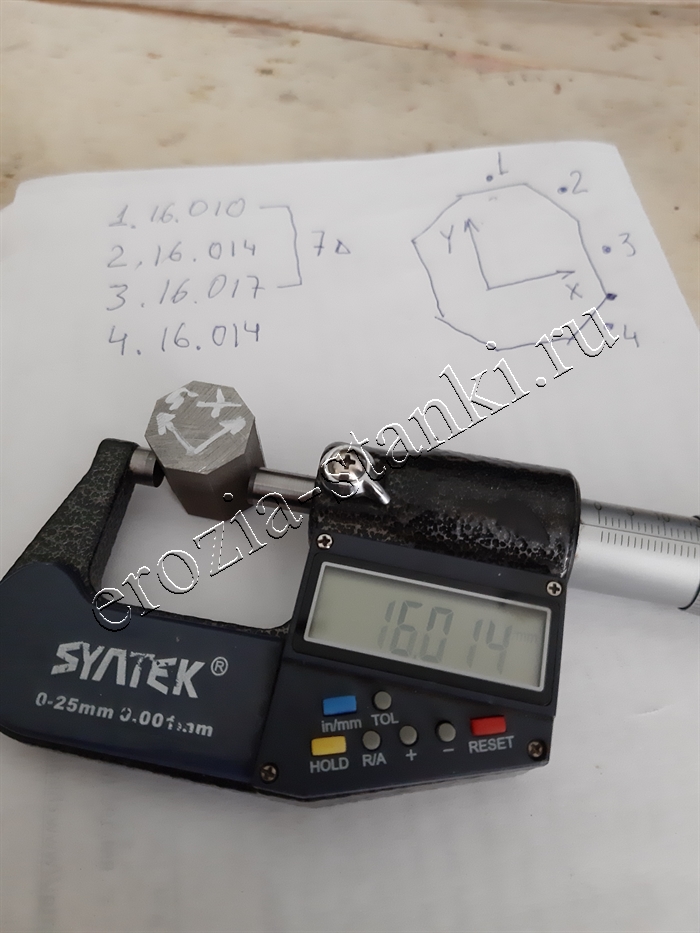

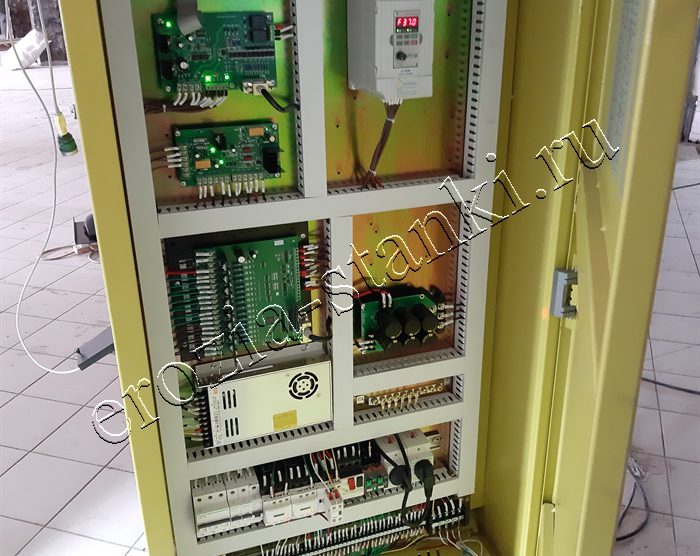

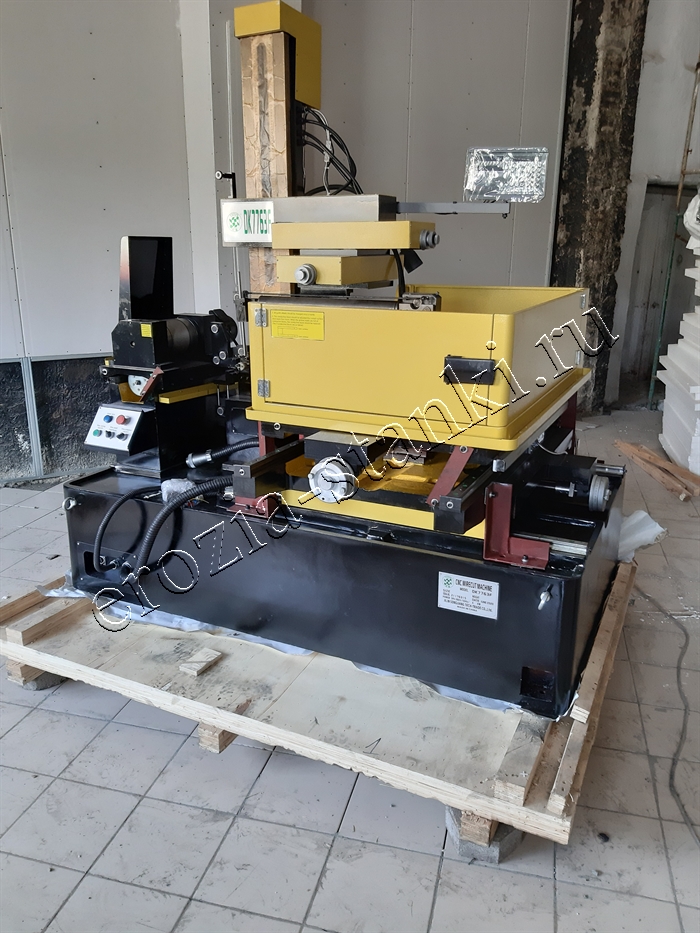

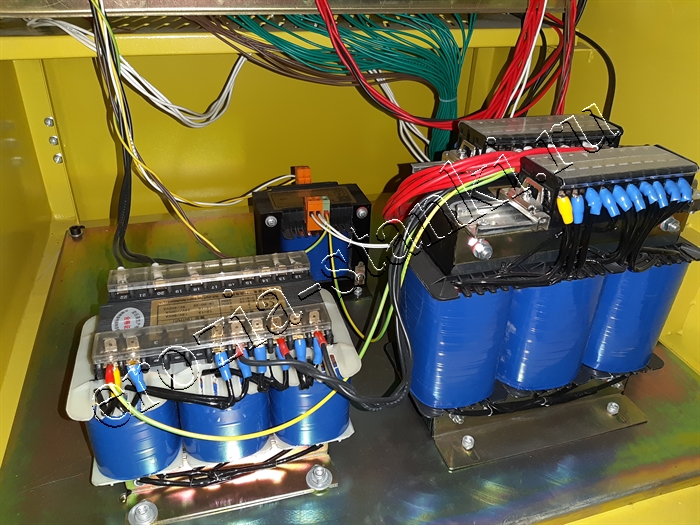

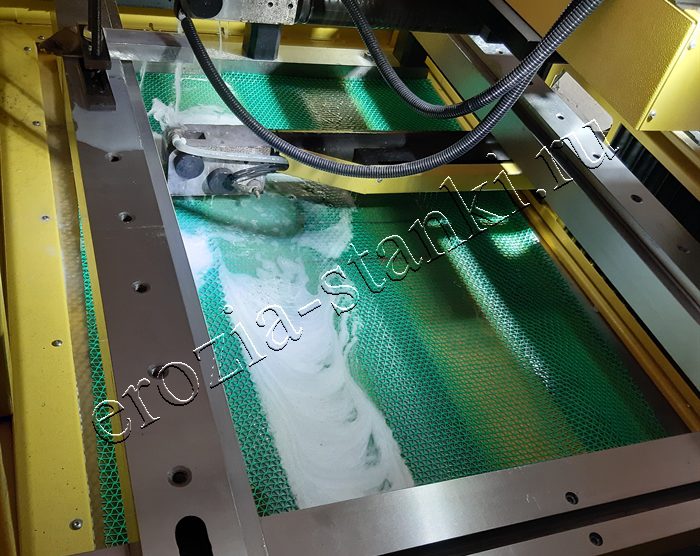

В галерее фото можно видеть комплектацию станка: оригинальные направляющие HIWIN, автоматика Schneider, монитор DELL. Результаты измерения точности станка путем вырезания восьмигранника. Ход рабочего стола по осям X/Y, 3 силовых входных трансформатора для гальванической развязки силовых и инструментальных цепей, входной 3-х фазный 380 В стабилизатор напряжения для создания «тепличных» условий для электроники.

Технические характеристики проволочно-вырезного станка следующие:

Модель DK 7763 F
Размер рабочего стола (mm) 660×1060
Ход рабочего стола (mm) 630×800
Макс, скорость резки (mm2/min ) на толщине 50мм 160
Макс, высота заготовки (mm) 600
Диаметр проволоки (mm) Ф 0.15-0.22
Точность обработки (mm) на толщине 20мм ^0.012mm
Наилучшая шероховатость (мкм) на толщине 50мм Ra =1,2 мкм
Конусность ±30°/100mm
мощность станка Максимальный вес заготовки (kg) 3 KW 1300
Питание 3N-380V/50HZ
Габариты станка (mm) 2150x1500x2500
Масса станка (kg) 3900

Комплектация
♦ Шаговый электродвигатель осей X Y
♦ Многопроходная резка
♦ Линейные направляющие
♦ ШВП
♦ оптические линейки, УЦИ
♦ Бак высокого давления
♦ Поддержка операционной системы Windows 7
♦ Стойка шкафа управления ЧПУ.
♦ Ручная смазочная станция
♦ Электрический подъем оси Z
♦ Тип обработки: струйный тип с многократным использованием проволоки.
♦ Межэлектродная среда — вода: водопроводная с добавлением эмульсии.

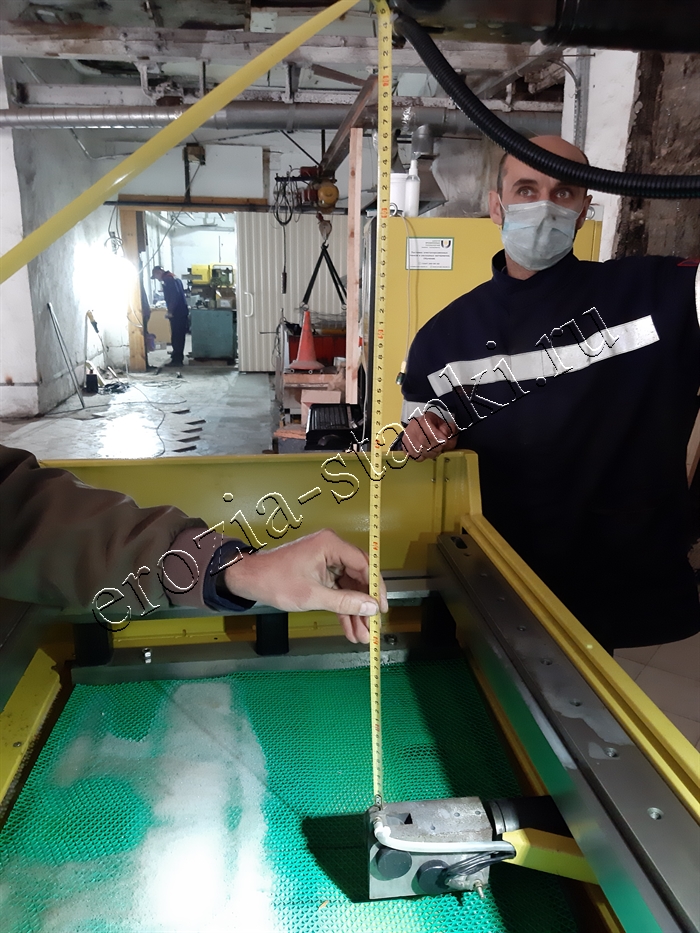

Точность фактическая 0,007 мм, (паспортная 0,012), скорость резания 144 мм2/мин (160), ход стола 649 х 832 (630 х 800). Таким образом, фактические параметры превышают паспортные (за исключением скорости резания, повторно подбирать режим не стали по согласованию с Заказчиком, из-за дефицита времени). Это характерно для наших станков, и можно видеть во всех остальных отчетах, которые мы публикуем с 2017 г., для всех желающих ознакомиться с качеством станков.
